Passung
Wenn Teile nach dem Druck passgenau zusammengefügt werden sollen, wird ein Mindestspaltmaß von etwa 0,4 mm empfohlen.
Design Richtlinien
Beim FDM wird ein Modell, das auf einer 3D-CAD-Datei (Computer Aided Design) basiert, in Schichten von geschmolzenem Thermoplast aufgebaut. Jede neu aufgetragene Schicht verschmilzt mit der darunterliegenden und härtet aus. Bei Überhängen (ab etwa 60°) oder vertikalen Löchern sind Stützkonstruktionen notwendig, die aus dem gleichen Material wie das Objekt oder einem speziellen, leicht entfernbaren Stützmaterial gedruckt werden und dafür sorgen, dass der Druckkopf nicht ins Leere druckt. Die Ergebnisse weisen Schichtrillen auf, die Optik und Haptik beeinträchtigen können und bei Bedarf eine Nachbearbeitung nötig machen. Außerdem sind FDM-gedruckte Objekte fertigungsbedingt in Z-Richtung weniger stabil. Die Qualität des Drucks hängt von der ausgehenden 3D-CAD-Datei, der Präzision der Bewegungen (Qualität der Motoren, der Geometrie, Software), dem Düsendurchmesser, der Druckgeschwindigkeit und den Materialeigenschaften ab.
Ein erfolgreicher Druck eines Objekt hängt stark davon ab, wie ein Bauteil designt wurde.Nach dem Abkühlen kann das Objekt, je nach Material, 0,2% bis 3% kleiner werden.

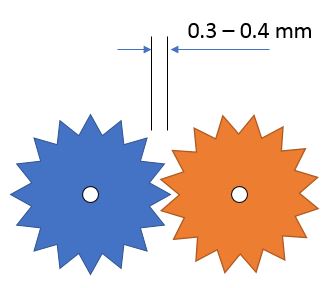

Bewegliche Funktionsteile
Für frei bewegliche Teile wird ein Mindestabstand von 0,4 mm empfohlen.

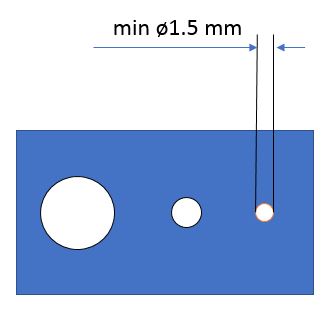

Bohrungen
Löcher kleiner als 1.5 mm Durchmesser lassen sich beim FDM-Druck nicht sinnvoll fertigen.
Allgemein werden Löcher eher etwas zu klein und können aufgebohrt werden.

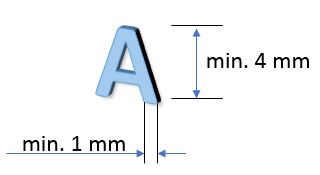

Filigrane Details
wie zum Beispiel Buchstaben: Mindestlinienstärke 1 mm, Mindesthöhe 4 mm

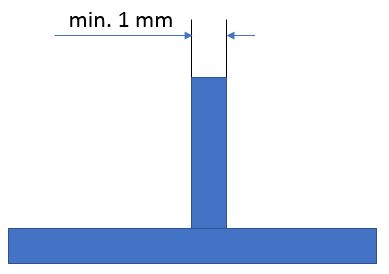

Wandstärke
Als Abstand zwischen zwei gegenüberliegenden Flächen. Mindestwandstärke sollte beim FDM-Druck 1 mm nicht unterschreiten.
Allerdings sind für Spezialfälle auch geringere Wandstärken machbar!

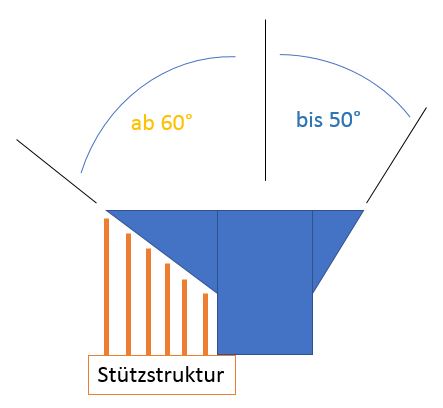

Überhänge und Löcher
Überhänge und Löcher benötigen beim FDM immer eine Geometrie, worauf der Druckkopf die nächste Filamentschicht ablegen kann. Daher werden Überhänge, die mehr als etwa 5 mm (60°) herausragen, und vertikale Löcher durch Stützstrukturen überbrückt.
